PRODUCT .

폴리우레탄.

제품

애드위너의 폴리우레탄 사업은 폴리에스테르 폴리올, 성형용 TPU, 코팅용 TPU, 접착제용 TPU로 세분화되어 있습니다. 애드위너는 인조가죽, 도료, 신발, 엘라스토머에 적용하는 폴리올, K 시리즈를 K 시리즈라는 브랜드로 선보이고 있으며, 네오탄, 네오스테인, 네오타이 등 TPU 수지를 통해 신발, 자동차, 건축, 레저 등 주요 산업의 기반을 다집니다. 창의적이고 혁신적인 제품 개발로 차원이 높은 토탈 마케팅을 선보이고 있는 애드위너는 고객의 요구를 앞서 읽으며 폴리우레탄의 미래를 이끌고 있습니다.

  • 용량

    • 폴리에스테르 폴리올 20,000MT/년
    • 성형용 TPU 8,500MT/년
    • 접착제용 TPU 4,500MT/년
    • 지방족 TPU 8,000MT/년

폴리올.

K 시리즈

폴리우레탄 반응에 적용하는 K 시리즈는 아디프산과 여러 글라이콜로 구성된 수산기 말단 폴리에스테르 디올로서, 인조가죽, 도료, 신발, 엘라스토머 등의 기재로 사용합니다.

제품 분자 중량
(g/mol)		 OH 값
(mgKOH/g)		 산가
(mgKOH/g)		 점도
(60℃/cps)		 수분
(%)		 색상
(APHA No.)		 구성 요소
K - 240 1,000 - ± 5% 112.20 - ± 5% < 0.5 약 420 < 0.03 < 50 AA/1.4BG
K - 250 2,000 - ± 5% 56.10 - ± 5% < 0.5 약 1,300 < 0.03 < 50 AA/DEG
K - 300 2,000 - ± 5% 56.10 - ± 5% < 0.5 약 1,400 < 0.03 < 50 AA/EG
K - 320 2,000 - ± 5% 56.10 - ± 5% < 0.5 약 1,740 < 0.03 < 50 AA/1,4BG
K - 340L 1,500 - ± 5% 74.80 - ± 5% < 0.5 약 600 < 0.03 < 50 AA/EG/1,4BG
K - 340H 2,000 - ± 5% 56.10 - ± 5% < 0.5 약 1,550 < 0.03 < 50 AA/EG/1,4BG
K - 350M 2,200 - ± 5% 51.00 - ± 5% < 0.5 약 2,300 < 0.03 < 50 AA/1,3PDO
K - 360L 1,410 - ± 5% 79.57 - ± 5% < 0.5 약 730 < 0.03 < 50 AA/EG/DEG
K - 360H 2,000 - ± 5% 56.10 - ± 5% < 0.5 약 1,380 < 0.03 < 50 AA/EG/DEG
K - 400L 2,000 - ± 5% 56.10 - ± 5% < 0.5 약 3,000 < 0.03 < 100 AA/NPG
K - 480 2,250 - ± 5% 49.87 - ± 5% < 0.5 약 2,700 < 0.03 < 50 AA/1,6HG
K - 2208 2,000 - ± 5% 56.10 - ± 5% < 0.5 약 1,800 < 0.03 < 50 AA/1.4BG/1.6HG
PE-2000MP 2,000 - ± 5% 56.10 - ± 5% < 0.5 약 1,150 < 0.03 < 50 AA/MPG
K-P320 335 - ± 5% 335 - ± 5% 1.5 ~ 1.99 1,900 ~ 2,400(25℃) < 0.05 < 100 PA/DEG

(내용을 더 보려면 옆으로 스크롤하세요.)

네오탄.

  • 5000 시리즈

    특성 시험 방법 단위 5000 시리즈
    5075AP 5080AP 5085AP 5090AP 5095AP 5098AP 5068DP
    경도 ASTM D 2240 쇼어 A/D 77 ± 3 84 ± 3 86 ± 3 93 ± 3 96 ± 3 55 ± 3
    (쇼어 D)    		 68 ± 3
    (쇼어 D)
    비중 ASTM D 792 1.15~1.21 1.20~1.22 1.20~1.22 1.22~1.24 1.22~1.24 1.23~1.25 1.23~1.25
    100% 계수 ASTM D 412 Kgf/㎠ Min. 30 Min. 50 Min. 50 Min. 80 Min. 110 Min. 140 Min. 200
    300% 계수 ASTM D 412 Kgf/㎠ Min. 50 Min. 100 Min. 100 Min. 110 Min. 200 Min. 220 Min. 300
    인장 강도 ASTM D 412 Kgf/㎠ Min. 250 Min. 350 Min. 350 Min. 400 Min. 400 Min. 400 Min. 400
    인열 강도 ASTM D 624 Kgf/㎝ Min. 85 Min. 100 Min. 80 Min. 110 Min. 130 Min. 140 Min. 200
    연신율 ASTM D 412 % Min. 450 Min. 500 Min. 450 Min. 450 Min. 400 Min. 400 Min. 300
    용융 흐름 지수 ASTM D 1238 g/10min. 5~10 5~15 5~20 5~20 5~20 5~20 10~30
    ※ 용융 흐름 지수 조건 : A℃×Bkg (사전 건조: 10분, 100℃) 190℃
    ×2.16kg    		 210℃
    ×2.16kg    		 207℃
    ×5.00kg    		 207℃
    ×2.16kg    		 210℃
    ×2.16kg    		 215℃
    ×2.16kg    		 220℃
    ×2.16kg

    (내용을 더 보려면 옆으로 스크롤하세요.)

    프로세스 압출 ○ ○ ○ ○ ○ ○
    사출 ○ ○ ○ ○ ○ ○ ○
    타입(Ester, Ether, 등) 폴리에스테르
    외관 펠릿, 깨끗
    적용 일반 ○ ○ ○ ○ ○ ○ ○
    필름
    호스 ○ ○ ○ ○
    케이블
    컴파운드(PVC, POM 등) ○ ○ ○ ○
    에어백
    핫멜트 필름
    특성 투명성
    내열성
    내한성
    내가수분해성
    고주파 절단
    무황변

    (내용을 더 보려면 옆으로 스크롤하세요.)

  • 5100 시리즈

    특성 시험 방법 단위 5100 시리즈 고연신율
    5185AP 5190AP 5195AP 5198AP 5160DP 5175DP 5178DP
    경도 ASTM D 2240 쇼어 A/D 87 ± 3 93 ± 3 95 ± 3 57 ± 3
    (쇼어 D)    		 65 ± 3
    (쇼어 D)    		 72 ± 3
    (쇼어 D)    		 75 ± 3
    (쇼어 D)
    비중 ASTM D 792 1.18~1.22 1.20~1.22 1.20~1.22 1.21~1.25 1.22~1.26 1.22~1.26 1.22~1.26
    100% 계수 ASTM D 412 Kgf/㎠ Min. 60 Min. 100 Min. 100 Min. 130 Min. 200 Min. 200 Min. 200
    300% 계수 ASTM D 412 Kgf/㎠ Min. 80 Min. 180 Min. 180 Min. 220 Min. 300 Min. 300 -
    인장 강도 ASTM D 412 Kgf/㎠ Min. 210 Min. 400 Min. 400 Min. 400 Min. 400 Min. 350 Min. 350
    인열 강도 ASTM D 624 Kgf/㎝ Min. 80 Min. 120 Min. 120 Min. 150 Min. 200 Min. 220 Min. 275
    연신율 ASTM D 412 % Min. 550 Min. 400 Min. 400 Min. 375 Min. 300 Min. 350 Min. 250
    용융 흐름 지수 ASTM D 1238 g/10min. 10~25 5~25 5~25 25~45 5~15 20~30 20~30
    ※ 용융 흐름 지수 조건 : A℃×Bkg (사전 건조: 10분, 100℃) 210℃
    ×2.16kg    		 208℃
    ×5.00kg    		 210℃
    ×2.16kg    		 210℃
    ×5.00kg    		 215℃
    ×5.00kg    		 230℃
    ×2.16kg    		 230℃
    ×2.16kg

    (내용을 더 보려면 옆으로 스크롤하세요.)

    프로세스 압출 ○ ○ ○ ○
    사출 ○ ○ ○ ○ ○ ○ ○
    타입(Ester, Ether, 등) 폴리에스테르
    외관 펠릿, 깨끗
    적용 일반 ○ ○ ○ ○ ○ ○ ○
    필름 ○ ○ ○
    호스 ○ ○
    케이블
    컴파운드(PVC, POM 등)
    에어백 ○ ○ ○
    핫멜트 필름
    특성 투명성 ○ ○ ○ ○ ○ ○ ○
    내열성
    내한성
    내가수분해성 ○ ○ ○ ○
    고주파 절단
    무황변

    (내용을 더 보려면 옆으로 스크롤하세요.)

  • 5700 - 5100 시리즈

    특성 시험 방법 단위 제품 등급
    5185X 5195X 5285AP 5385AP 5395AP 5485AP 5490AP 5790AP
    경도 ASTM D 2240 쇼어 A/D 88 ± 3 96 ± 3 85 ± 3 90 ± 3 97 ± 3 87 ± 3 92 ± 3 92 ± 3
    비중 ASTM D 792 1.20~1.22 1.20~1.22 1.19~1.21 1.19~1.21 1.22~1.24 1.20~1.22 1.20~1.22 1.20~1.22
    100% 계수 ASTM D 412 Kgf/㎠ Min. 65 Min. 100 Min. 40 Min. 65 Min. 130 Min. 65 Min. 80 Min. 80
    300% 계수 ASTM D 412 Kgf/㎠ Min. 100 Min. 180 Min. 70 Min. 100 Min. 200 Min. 100 Min. 130 Min. 150
    인장 강도 ASTM D 412 Kgf/㎠ Min. 400 Min. 400 Min. 200 Min. 400 Min. 400 Min. 400 Min. 400 Min. 400
    인열 강도 ASTM D 624 Kgf/㎝ - Min. 120 Min. 80 Min. 100 Min. 130 Min. 100 Min. 120 Min. 100
    연신율 ASTM D 412 % Min. 500 Min. 400 Min. 500 Min. 450 Min. 400 Min. 450 Min. 400 Min. 400
    용융 흐름 지수 ASTM D 1238 g/10min. - - 10~20 15~45 20~60 20~40 25~35 10~30
    ※ 용융 흐름 지수 조건 : A℃×Bkg (사전 건조: 10분, 100℃) - - 185℃
    ×2.16kg    		 207℃
    ×5.00kg    		 210℃
    ×5.00kg    		 207℃
    ×5.00kg    		 210℃
    ×5.00kg    		 208℃
    ×5.00kg

    (내용을 더 보려면 옆으로 스크롤하세요.)

    프로세스 압출 ○ ○ ○ ○ ○ ○ ○
    사출 ○ ○ ○ ○ ○ ○ ○ ○
    타입(Ester, Ether, 등) 폴리에스테르
    외관 펠릿, 깨끗
    적용 일반 ○ ○ ○ ○ ○ ○
    필름 ○ ○ ○ ○ ○
    호스
    케이블
    컴파운드(PVC, POM 등)
    에어백 ○
    핫멜트 필름
    특성 투명성 ○ ○
    내열성
    내한성 ○
    내가수분해성
    고주파 절단 ○
    무황변

    (내용을 더 보려면 옆으로 스크롤하세요.)

  • 6100 - 5800 시리즈

    특성 시험 방법 단위 제품 등급
    5885AP 4095AP 6175AP 6185AP 6193AP 6198AP 6164DP
    경도 ASTM D 2240 쇼어 A/D 86 ± 3 95 ± 3 78 ± 3 85 ± 3 92 ± 3 53 ± 3
    (쇼어 D)    		 68 ± 3
    (쇼어 D)
    비중 ASTM D 792 1.20~1.21 1.20~1.22 1.08~1.10 1.09~1.11 1.10~1.12 1.10~1.12 1.12~1.14
    100% 계수 ASTM D 412 Kgf/㎠ Min. 50 Min. 100 Min. 40 Min. 50 Min. 90 Min. 120 Min. 250
    300% 계수 ASTM D 412 Kgf/㎠ Min. 80 Min. 200 Min. 80 Min. 100 Min. 150 Min. 180 Min. 350
    인장 강도 ASTM D 412 Kgf/㎠ Min. 300 Min. 400 Min. 300 Min. 350 Min. 400 Min. 400 Min. 400
    인열 강도 ASTM D 624 Kgf/㎝ Min. 80 Min. 130 Min. 70 Min. 80 Min. 110 Min. 150 Min. 180
    연신율 ASTM D 412 % Min. 500 Min. 450 Min. 500 Min. 500 Min. 420 Min. 400 Min. 250
    용융 흐름 지수 ASTM D 1238 g/10min. 10~20 1~15 5~20 10~20 1~15 1~20 15~35
    ※ 용융 흐름 지수 조건 : A℃×Bkg (사전 건조: 10분, 100℃) 205℃
    ×2.16kg    		 210℃
    ×2.16kg    		 195℃
    ×5.00kg    		 190℃
    ×10.00kg    		 210℃
    ×2.16kg    		 215℃
    ×2.16kg    		 220℃
    ×2.16kg

    (내용을 더 보려면 옆으로 스크롤하세요.)

    프로세스 압출 ○ ○ ○ ○ ○
    사출 ○ ○ ○ ○ ○ ○ ○
    타입(Ester, Ether, 등) 폴리에스테르      폴리카프로락톤      폴리에테르
    외관 펠릿, 깨끗
    적용 일반 ○ ○ ○ ○
    필름 ○ ○
    호스 ○ ○ ○
    케이블 ○ ○ ○ ○
    컴파운드(PVC, POM 등) ○ ○ ○
    에어백
    핫멜트 필름
    특성 투명성 ○ ○ ○ ○ ○
    내열성 ○
    내한성 ○ ○ ○ ○ ○
    내가수분해성 ○ ○ ○ ○ ○
    고주파 절단
    무황변

    (내용을 더 보려면 옆으로 스크롤하세요.)

  • 7000 시리즈

    특성 단위 제품 등급
    7010H 7020H 7030H 7320H
    경도 쇼어 A 75 ± 2 80 ± 2 80 ± 2 90 ± 2
    비중 1.13 1.19 1.19 1.2
    용융 지수(175℃, 195°C X 2.16kg) g/10min. 10~15 10~15 4~8 10~20
    유동 개시 온도 ℃ 90 ± 5 110 ± 5 120 ± 5 105 ± 5
    Tg(유리 전이 온도) ℃ -25 -20 -20 -5
    Tm(용융점) ℃ 105 ± 5 120 ± 5 120 ± 5 110 ± 5

    (내용을 더 보려면 옆으로 스크롤하세요.)

    프로세스 압출 ○ ○ ○ ○
    사출
    타입(Ester, Ether, 등) 폴리에스테르
    외관 펠릿, 깨끗
    적용 일반
    필름
    호스
    케이블
    컴파운드(PVC, POM 등)
    에어백
    핫멜트 필름 ○ ○ ○ ○
    특성 투명성
    내열성
    내한성
    내가수분해성
    고주파 절단
    무황변

    (내용을 더 보려면 옆으로 스크롤하세요.)

    제안된 시작 조건 압출 공정
    제품 다이 존(℃) 어댑터(℃) 배럴 존 4(℃) 배럴 존 3(℃) 배럴 존 2(℃) 배럴 존 1(℃)
    7010H 165 ± 5 160 ± 5 155 ± 5 150 ± 5 140 ± 5 80 ± 5
    7020H / 7030H 175 ± 5 170 ± 5 165 ± 5 160 ± 5 150 ± 5 90 ± 5
    7320H 195 ± 5 195 ± 5 190 ± 5 185 ± 5 180 ± 5 175 ± 5

    (내용을 더 보려면 옆으로 스크롤하세요.)

  • 기타 시리즈

    특성 시험 방법 단위 1200 시리즈
    NCO Rich    		 제품 등급
    1285AP 1680AP 1690AP 1698AP 1660AP
    경도 JIS K-7311
    ASTM D 2240    		 쇼어 A
    쇼어 D    		 88 ± 3 84 ± 3 92 ± 3 98 ± 3
    60 ± 3    		 63 ± 3
    밀도 JIS K-7311
    ASTM D 792    		 g/㎤ 1.20 1.22 1.23 1.26 1.27
    100% 계수 JIS K-7311
    ASTM D 412    		 kg/㎠ 60 50 97 175 225
    인장 강도 JIS K-7311
    ASTM D 412    		 kg/㎠ > 400 > 300 > 400 > 400 > 450
    연신율 JIS K-7311
    ASTM D 412    		 % > 450 > 500 > 450 > 350 > 300
    인열 강도 JIS K-7311
    ASTM D 412    		 kg/cm > 100 > 70 > 110 > 150 > 180
    연화점 JIS K-7311
    ASTM D 412    		 ℃ 85 75 85 95 105
    테이버 마모(H18 휠, 1kg 하중) JIS K-7311
    ASTM D 1044    		 mg/1000 사이클 25 30 33 36 39
    반발탄성 JIS K-7311
    ASTM D 2632    		 % 32 35 35 32 30
    금형 수축 ASTM D 955 m/m 0.0045 0.0060 0.0045 0.0045 0.0040
    화학 구조 폴리에스테르 폴리올 기반
    사용자 처리 방법 사출 : 네오탄 1285AP, 1680AP~1660DP

    (내용을 더 보려면 옆으로 스크롤하세요.)

적용

신발 부품

  • 네오탄 5185AP

  • 네오탄 5690AP

  • 네오탄 5160DP

  • 네오탄 5160DP

  • 네오탄 5198AP

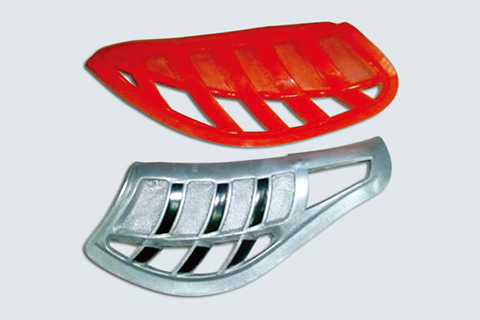

구두창 및 에어백

에어백: 네오탄 5190AP
구두창: 네오탄 5690AP/5695AP

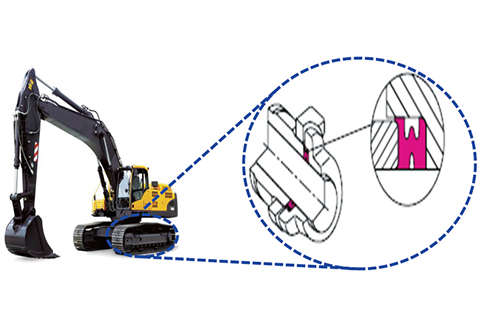

산업(골프공, 오일씰, 링크씰)

  • 네오탄 6303D

  • 네오탄 4095AP

  • 네오탄 5098AP

호스, 튜브, 케이블

  • 네오탄 5190AP/5195AP

  • 네오탄 6185AP

자동차 & 로봇 센서 케이블

  • 네오탄 6175AP, 6185AP

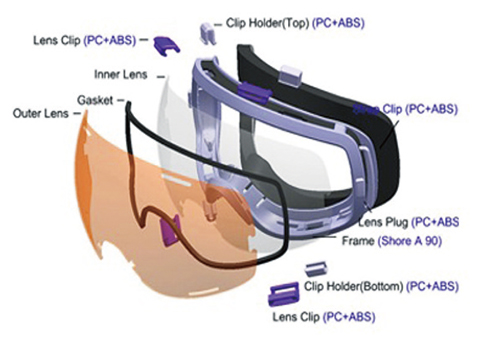

고글 프레임

  • 네오탄 5385AP

고주파

  • 네오탄 5285AP/5790AP

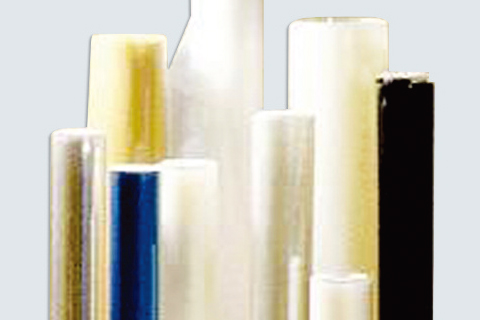

시트, 필름

  • 네오탄 5485AP/5395AP

PSM TPU 물리적 속성

네오탄은 열가소성 폴리우레탄(TPU)의 상표명으로 애드위너가 생산하는 무황변 타입으로, 내열성과 내자외선성이 우수하며 사출, 압출, PSM 공정에 적합합니다.

특성 시험 방법 단위 STA77N 슬러시 스킨 레이어
비중 ASTM D 792 g/㎤ 1.13
경도 ASTM D 2240 쇼어 A 77
인장 강도 ASTM D 412 kgf/㎠ 180
연신율 ASTM D 412 % 850
인열 강도 ASTM D 624 kgf/cm 70
MFI ISO 1133 g/10분
(165℃, 2.16kg 하중)		 55
내열성 MS 256-29 △ E 0.62
내후성촉진시험기 MS 256-29 △ E 0.70
옥외 노출 시험 Q-Lab Arizona, GM 9538P
(100,000 SASR Langleys)		 △ E 평균 0.95
가수분해(인장 강도) MS 300-31 85℃, 98% RH, 168H -7%
내용제성 매우 좋음

(내용을 더 보려면 옆으로 스크롤하세요.)

STA77N

자동차 소재 - 분체성형(PSM, Powder Slush Molding)

자동차용 TPU 개발
  • 현대 모비스와 자동차용 TPU 공동 개발
  • 소재 특허 : DSHC
  • 성형 특허 : Bilateral retention
기술 이점
  • 냄새와 터치감의 감성 품질 개선

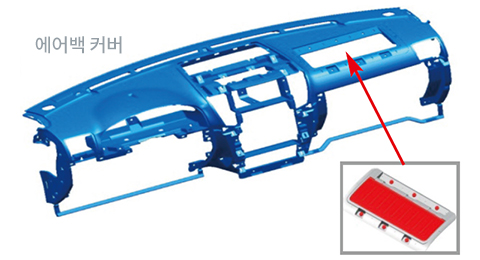

  • 우수한 에어백 성능
  • PVC 재활용을 위한 친환경 소재를 소각할 때 다이옥신 발생
  • 우수한 내구성
적용 모델
  • 중/고급 세단을 위한 개선된 터치감과 고급스러운 디자인의 내장재 적용

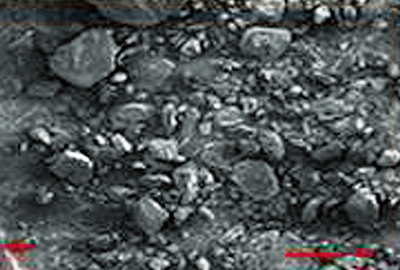

  • TPU 파우더

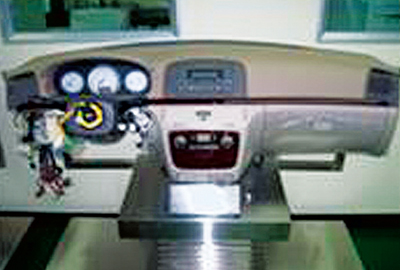

  • 계기판

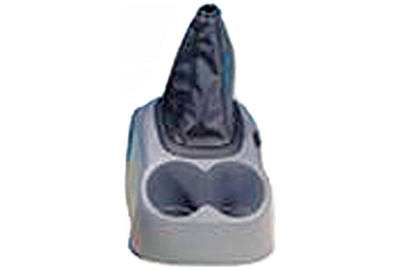

  • 콘솔

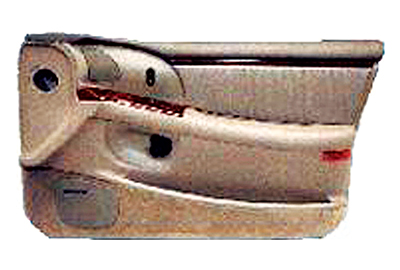

  • 도어 트림

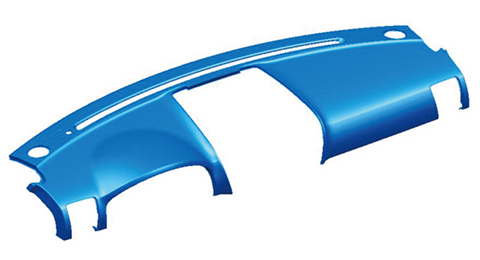

자동차 계기판 스킨
  • 저온에서도 좋은 탄성
  • 코팅 없이 우수한 내광성 및 내열성
  • 작은 입자 크기의 분포로 우수한 파우더 흐름
  • 기존의 슬러시 몰딩 장비 가능

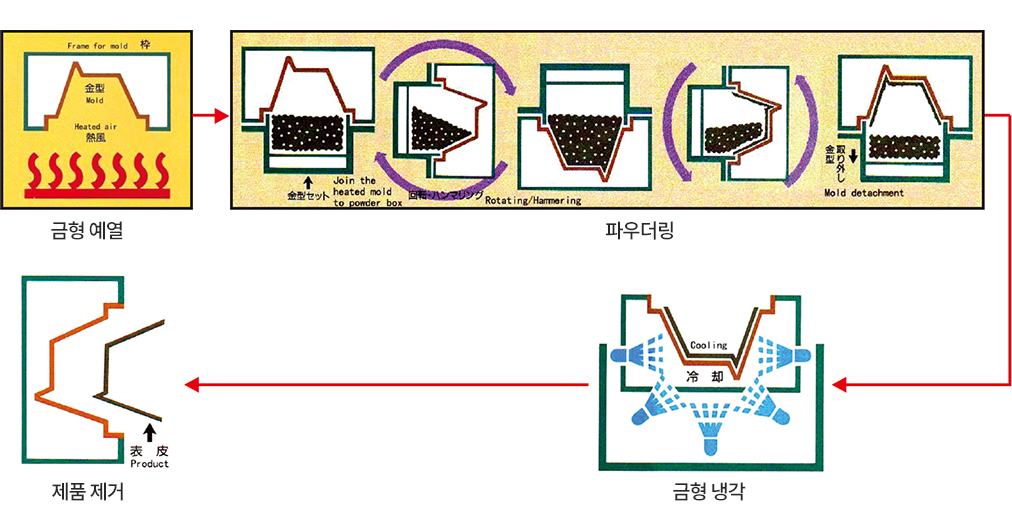

분체성형(PSM, Powder Slush Molding) 공정
소프트 타입 IN-PANEL(스킨, 폼, 코어)

  • 스킨(PVC, ABS, TPO, TPU)

  • 폼(우레탄)

  • 코어(PC+ABS, PP)

9100 - 9000 시리즈

특성 시험 방법 단위 제품 등급
9094AP 9180AP 9190AP
경도 ASTM D 2240 쇼어 A/D 95 ± 1 84 ± 2 89
비중 ASTM D 792 1.14 1.13 1.125
100% 계수 ASTM D 412 Kgf/㎠ Min. 80 Min. 50 60
300% 계수 ASTM D 412 Kgf/㎠ Min. 150 Min. 65 80
인장 강도 ASTM D 412 Kgf/㎠ Min. 300 Min. 200 420
인열 강도 ASTM D 624 Kgf/㎝ Min. 100 Min. 65 130
연신율 ASTM D 412 % Min. 500 Min. 800 750
용융 흐름 지수 ASTM D 1238 g/10min. 1~6 50~65 12
※ 용융 흐름 지수 조건 : A℃×Bkg (사전 건조: 10분, 100℃) 175℃
×2.16kg		 160℃
×2.16kg		 190℃
×2.16kg

(내용을 더 보려면 옆으로 스크롤하세요.)

프로세스 압출 ○ ○ ○
사출 ○ ○ ○
타입(Ester, Ether, 등) 폴리에스테르-에테르
외관 펠릿, 깨끗
적용 일반
필름 ○ ○ ○
호스
케이블
컴파운드(PVC, POM 등)
에어백
핫멜트 필름
특성 투명성 ○ ○ ○
내열성
내한성 ○ ○ ○
내가수분해성 ○ ○ ○
고주파 절단
무황변 ○ ○ ○

(내용을 더 보려면 옆으로 스크롤하세요.)

SPF 물리적 속성

특성 시험 방법 단위 SPF
비중 ASTM D 792 g/㎤ 1.14
경도 ASTM D 2240 쇼어 A 93 - 95
인장 강도 ASTM D 412 kgf/㎠ > 550
연신율 ASTM D 412 % > 400
투과율 ASTM D 1003 % > 90
혼탁도 ASTM D 1003 % < 1.5
광택 ASTM D 563 GU > 95
내자외선성 50℃, UV A(0.78W/m²), 1000 시간 △ E < 1.0

(내용을 더 보려면 옆으로 스크롤하세요.)

SPF

네오타이.

물리적 속성

특성 비중 점도
(15% MEK 20℃)		 결정화율 열가소성 내가수분해성 용제
네오타이 3202 1.23 200~600 mPa.s 높음 높음 우수 MEK, EA, 아세톤, M.C, THF
네오타이 3202H 1.23 1000~2000 mPa.s 높음 높음 우수 MEK, EA, 아세톤, M.C, THF
네오타이 3202R 1.23 100↓ mPa.s 높음 높음 우수 M.C, MEK, EA, 아세톤, THF
네오타이 3208 1.23 950~1450 mPa.s 매우 높음 높음 우수 MEK(20%, 25℃), EA, 아세톤, M.C, THF
네오타이 7204 1.23 1000~1700 mPa.s 중간 높음 매우 좋음 MEK, EA, 아세톤, M.C, THF
네오타이 7408 1.23 1000~1400 mPa.s 매우 높음 낮음 매우 좋음 MEK, 아세톤, THF
네오타이 9808 1.23 100↓mPa.s 매우 높음 높음 우수 MEK, EA, 아세톤, M.C, THF
네오타이 9202VH 1.23 2300 ~ 3300 mPa.s 매우 높음 높음 우수 MEK, EA, 아세톤, M.C, THF
네오탄 3402 1.23 최대 150mPa.s 매우 높음 높음 우수 MEK(20%, 30℃), EA, 아세톤, M.C, THF, 톨루엔

(내용을 더 보려면 옆으로 스크롤하세요.)

적용

  • 신발용 접착제

  • 가구용 접착제

  • 자동차용 접착제

  • 섬유용 접착제

고객.
